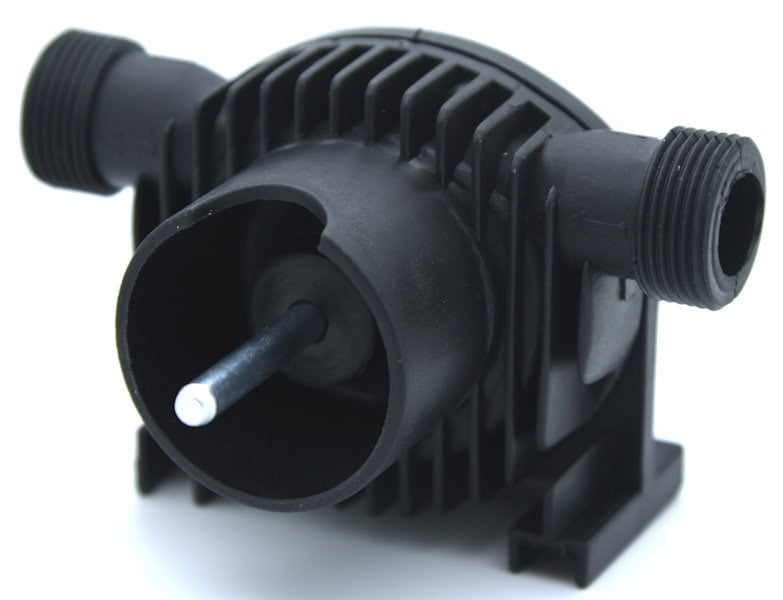

便利屋向けポンプ設計レビュー

製造設計（DfM）, デザインレビュー, 製品デザイン, 製品開発, プロトタイピング, 品質保証, 品質管理, 水質汚染

予期せぬ液体の移送が必要な場合、短期間の使用で流量が大きすぎない限り、これらのポンプは非常に便利です。ここで特に注目するのは、多用途性使いやすさと低コスト設計を両立させている。

免責事項： イノベーションワールド当サイトは、レビュー対象製品に関して一切の金銭的利害関係や所有権を有していません。製品は、他業界と共有できる興味深い、あるいは独創的なデザインであるという唯一の基準に基づいて選定されています。これらの製品は長年にわたり市場に出回っており、Innovation.worldは特別な情報や機密情報を開示したことはなく、分解、観察、類似技術からの知識によって明らかになった情報のみを開示しています。ただし、これらのデザインはそれぞれの所有者によって特許取得されている可能性があることにご注意ください。
見つかりませんでした著作権この製品に関する情報

そのような製品の設計仕様は、以下のようなものであった可能性がある。

水のような液体用（ガソリン用バージョンもある？）
家庭用ドリルで使用する＝機能的な観点から言えば、次のようになる。
- 直径＋シャフトの長さ
- 回転動力と速度
入口と出口は通常の水耕栽培用ネジに接続します
performances: some points of the flow curve; at least the two extremes: max flow(with no プレッシャー) & max height (or pressure) with no flow
それを修正する方法（おそらく優先度の低い項目だったのでしょう）
OEM製品によく見られるエントリーレベルの価格設定

技術的解決策として、回転羽根型が選ばれた。

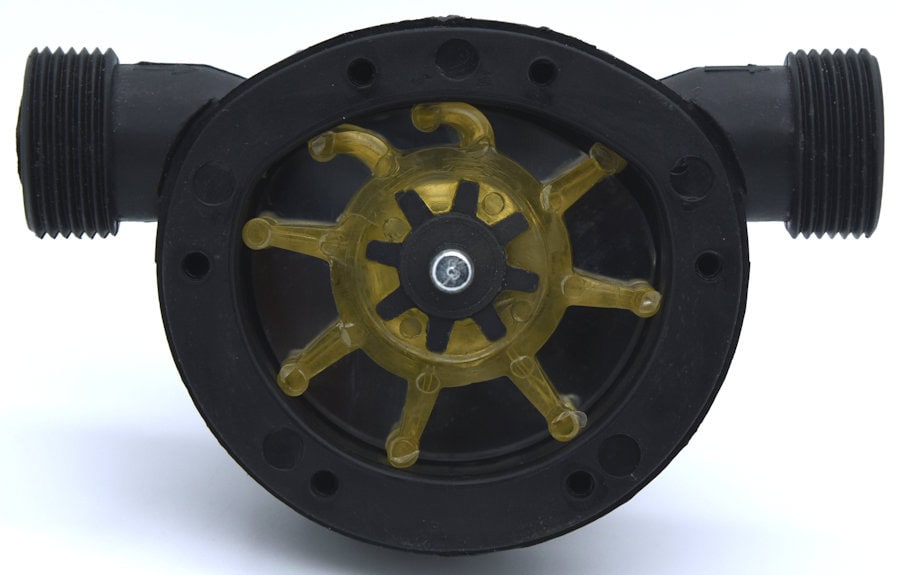

シャフトの周りを回転するにつれて、空洞の体積が増減し、それによって水が出入りする。これは、一般的な1～8枚の平らな板状の摺動羽根ではなく、一体型の柔軟なローターを採用することで実現されている。

製品デザイン

総会

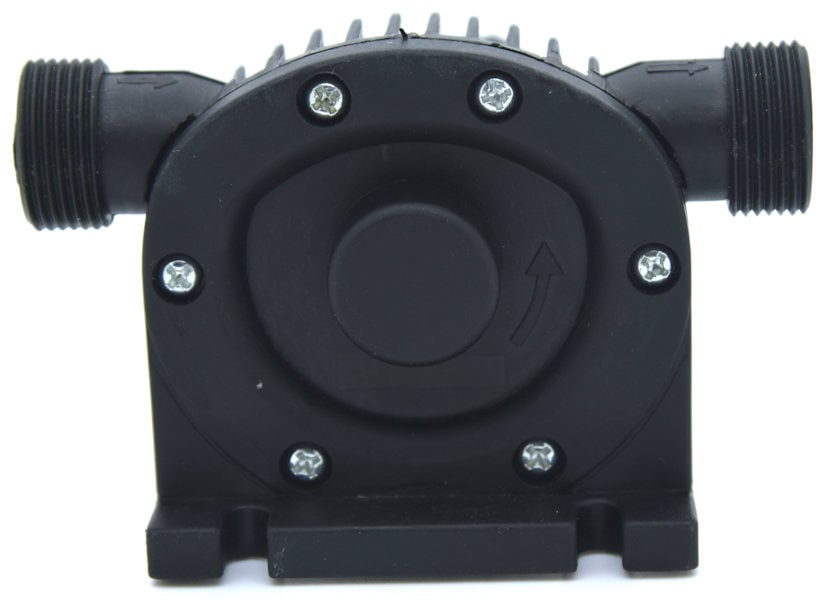

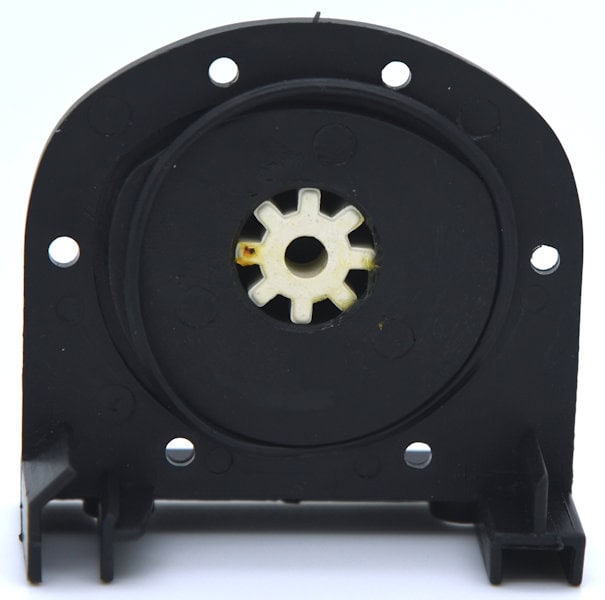

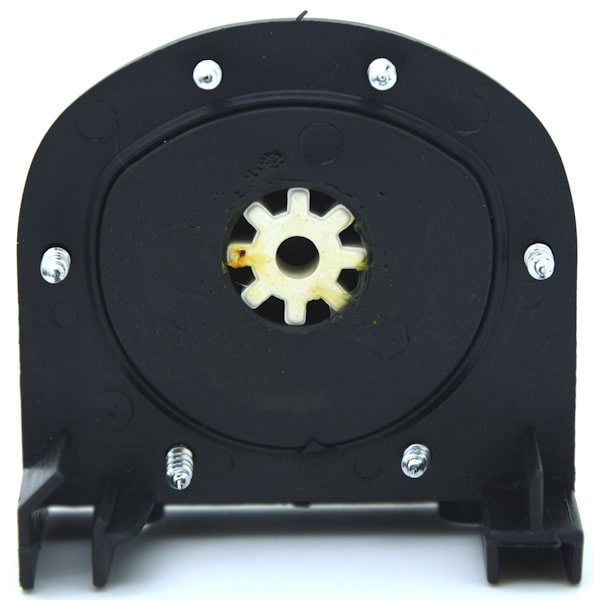

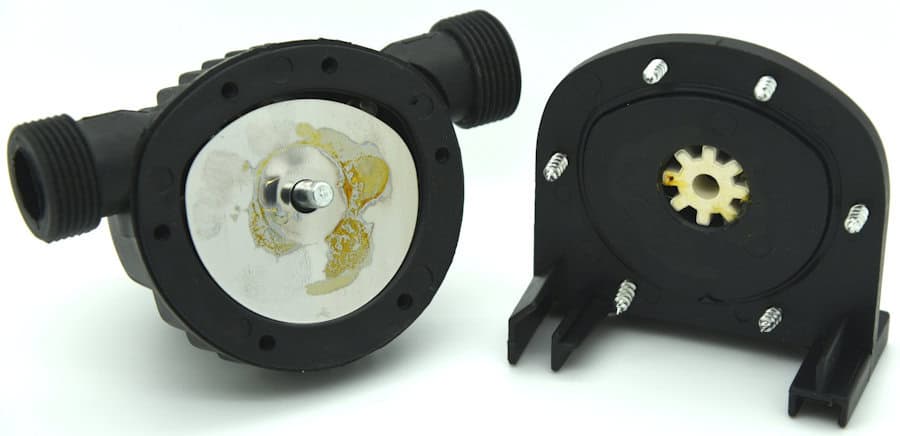

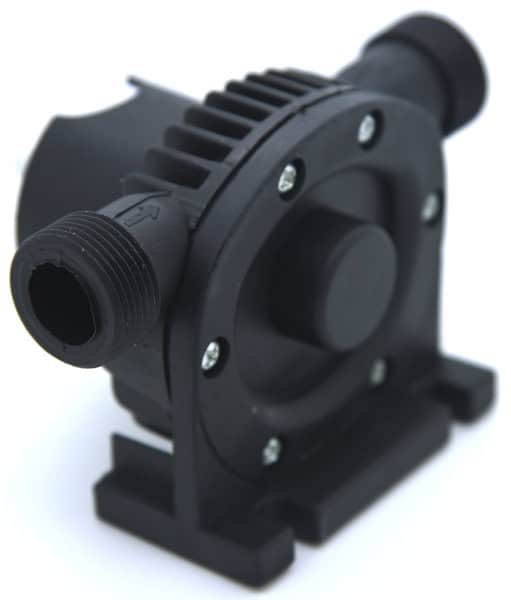

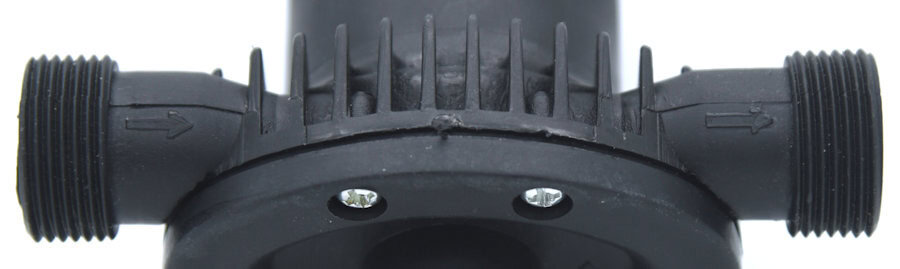

本体は2つのプラスチック射出成形部品で構成され、6本のネジで固定され、1つのOリングで密閉されています。ネジはごく一般的なプラスネジですが、内部を清掃するためにユーザーが分解する必要がある場合もあるため、このような用途では好都合です。

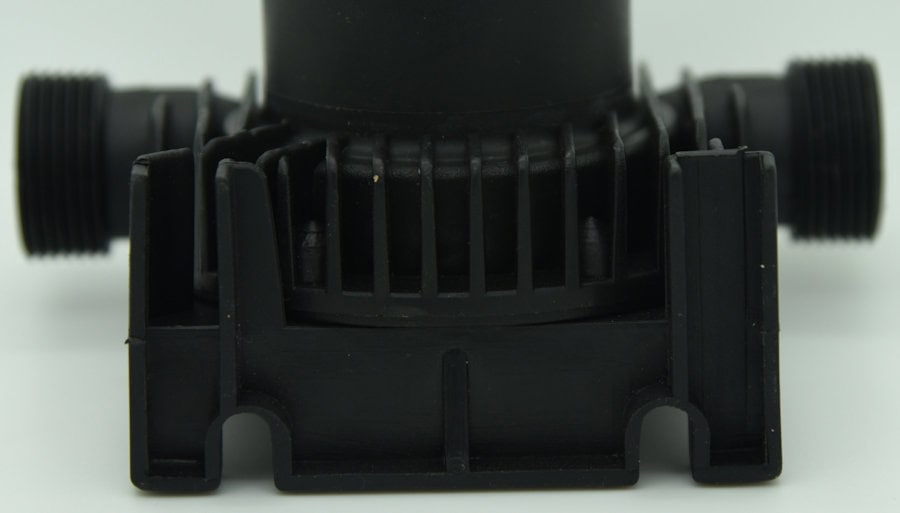

カバーの2つの脚はポンプを固定する可能性をいくらか提供してくれるが、ポンプとドリルを一緒に保持するには小さすぎる。

素材はガラス繊維強化プラスチックです。リサイクルラベルのようなプラスチックの種類を示す表示はありません。

ネジ穴とブレードは設計段階で一体化できたはずだが、現状では片方の機能がもう片方とは独立して配置されているように見える。

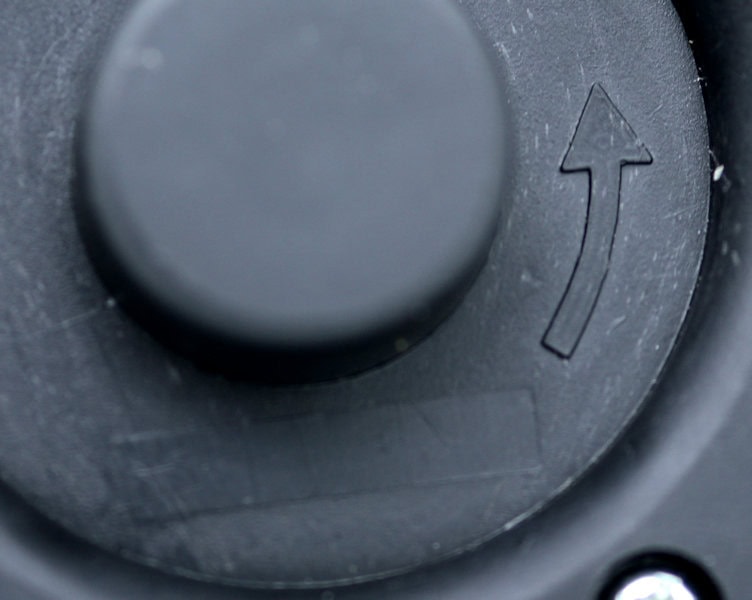

何らかの刻印やブランド名が削除されている（所有者の変更、あるいは他社ブランドの低価格OEM製品への変更など？）。

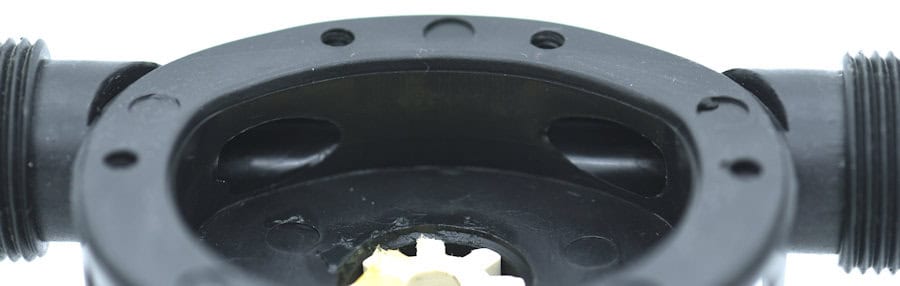

背面にあるブレードを貫通してスタンドの片側に向かって放射状に伸びる特別な通路：これは回転センサーの設置場所や空運転の検出場所のような古い機能でしょうか？全く分かりません！

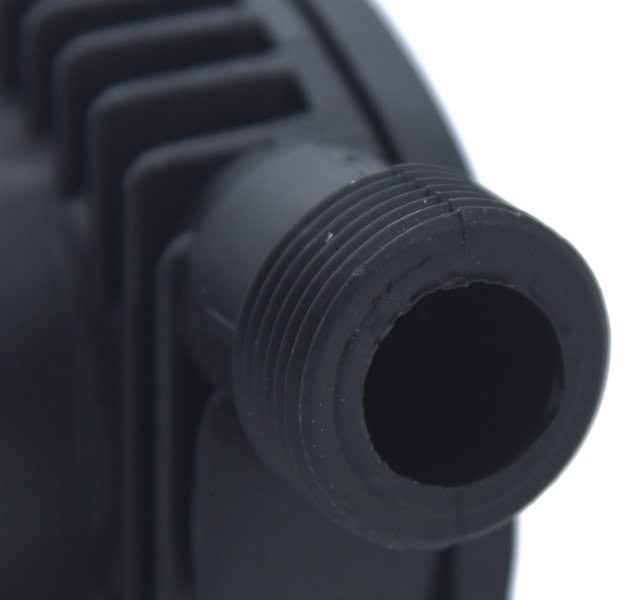

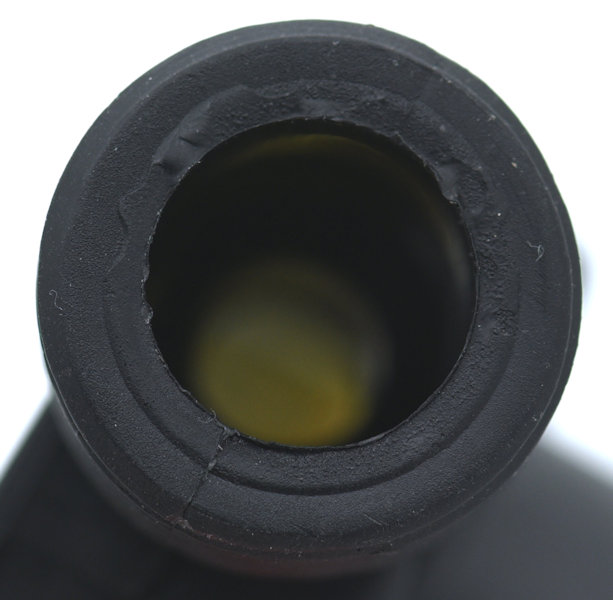

入口と出口のシール面はあまり良くありません。漏れを防ぐには、柔らかくて大きなシール材を用意する必要があります。

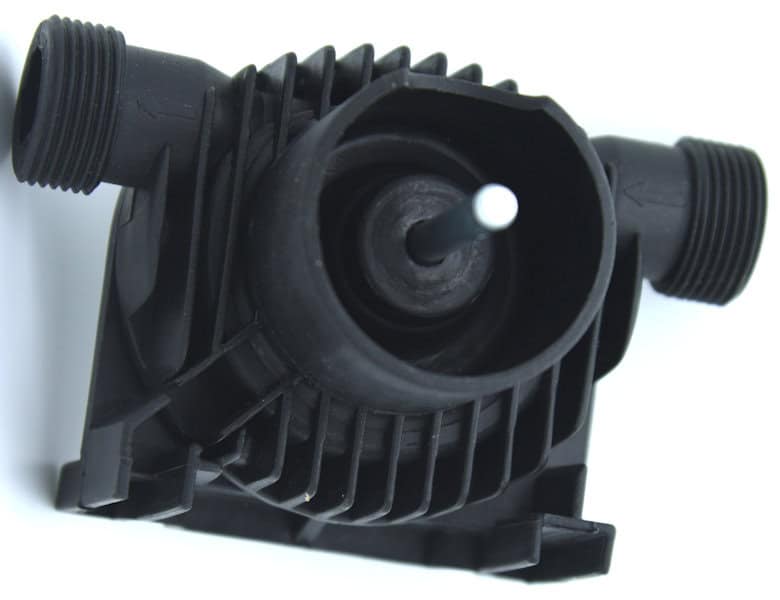

冷却ブレードにはあまり納得がいかない。プラスチックはここでは追加の断熱材として機能するだろうが、少なくとも製品に高い剛性を与えるだろう。

ローター構造

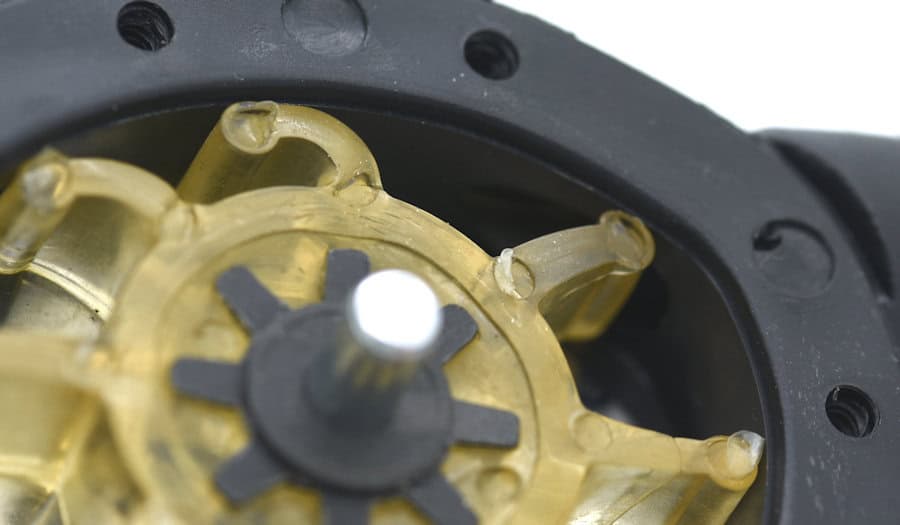

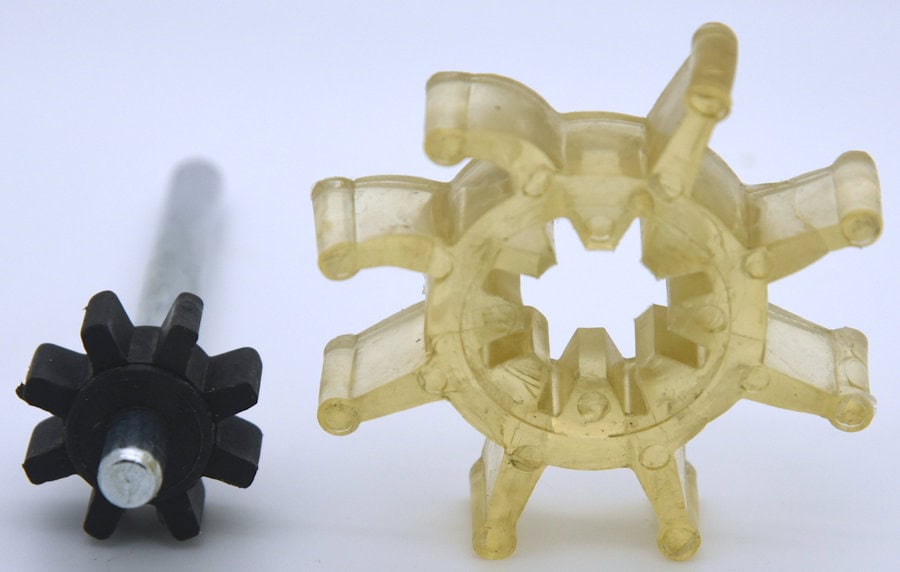

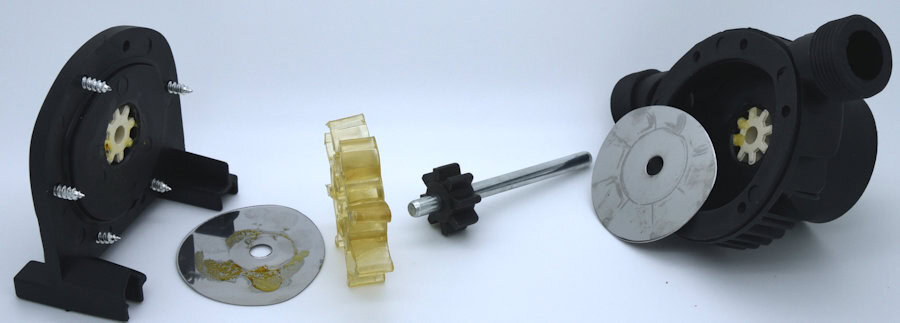

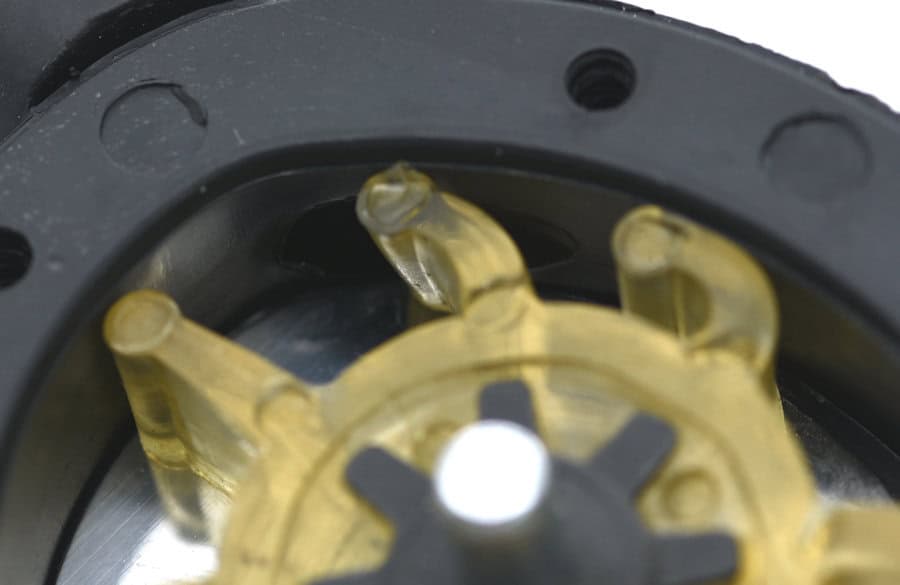

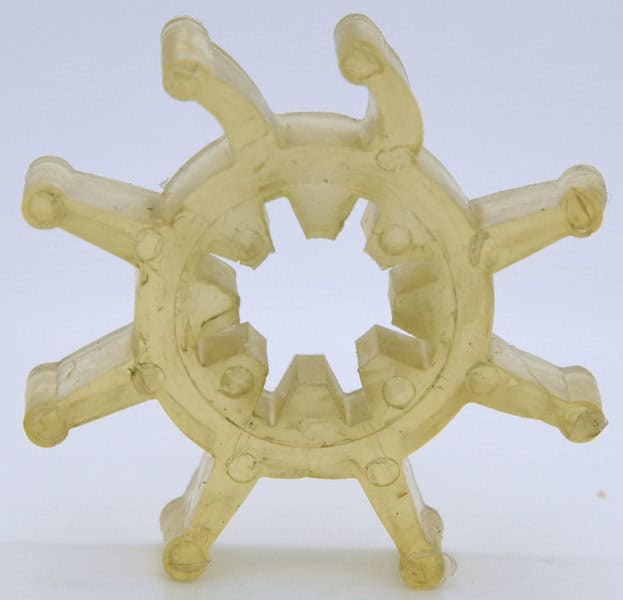

シャフトはプラスチック製のギアに挿入され、そのギア自体がメインのフレキシブルローターを保持している（詳細な高解像度画像を参照）。

この軟質部品（樹脂またはシリコーン）を金型から取り出すには、20個のエジェクターが必要です。

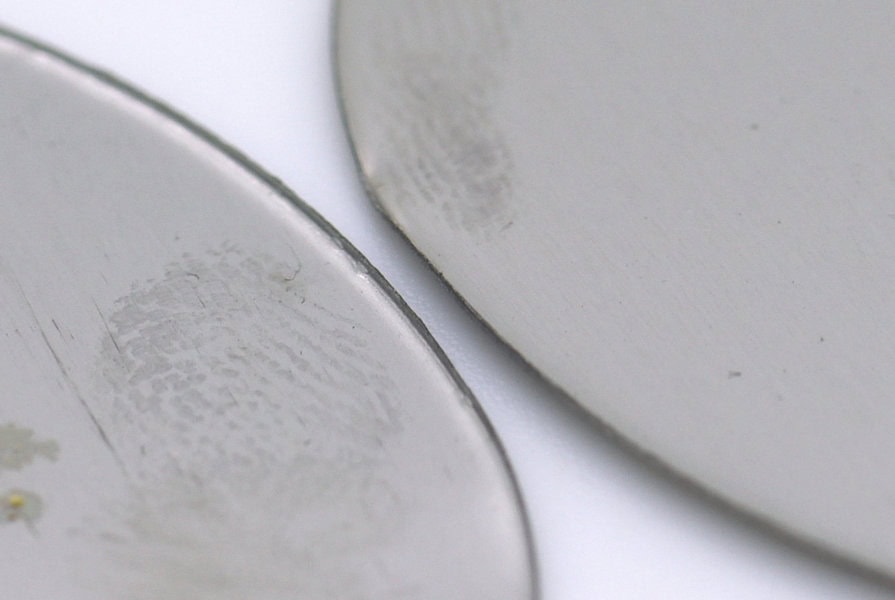

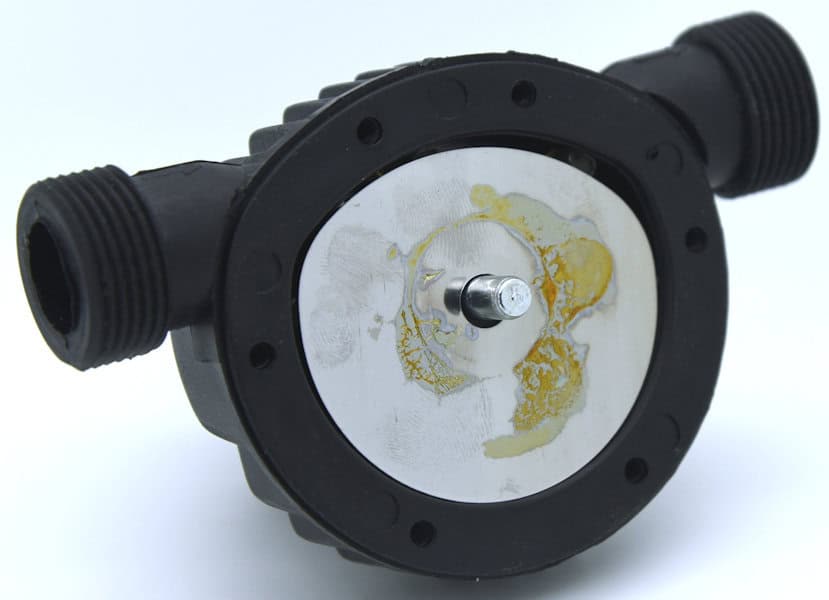

ローターの両側にニッケル板が2枚ずつ配置されている。ニッケル板の表面粗さ（Ra）が低いため、ある程度の干渉によって一定の気密性を確保できるが、摩耗が軽減されるため、ローターの寿命が延びる。エッジ形状は、パンチカット加工に典型的な形状である。

Low cost flow sensor for water — 水用の低コスト流量センサー

流量センサーのアナロジー

設計上の観点から多くの共通点を持つ水流センサーについても、並行してレビューを行わずにはいられませんでした。

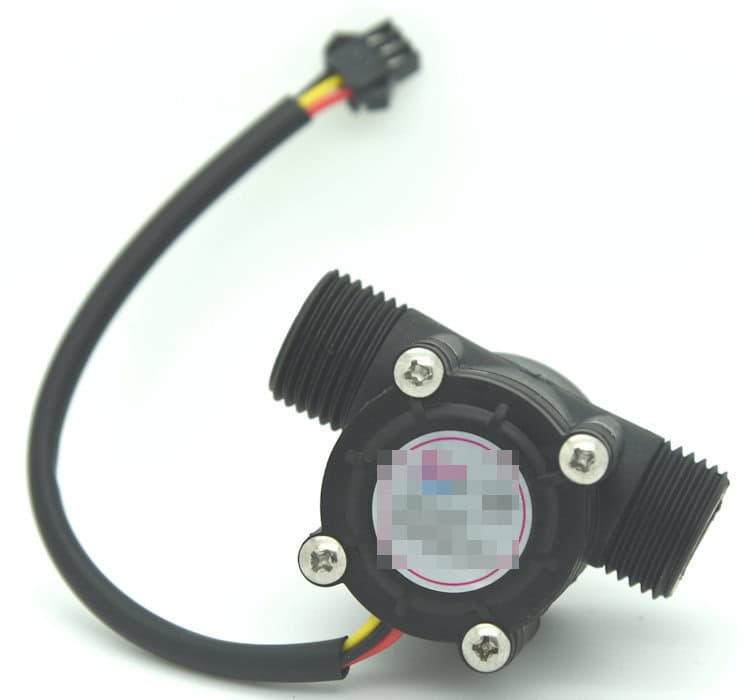

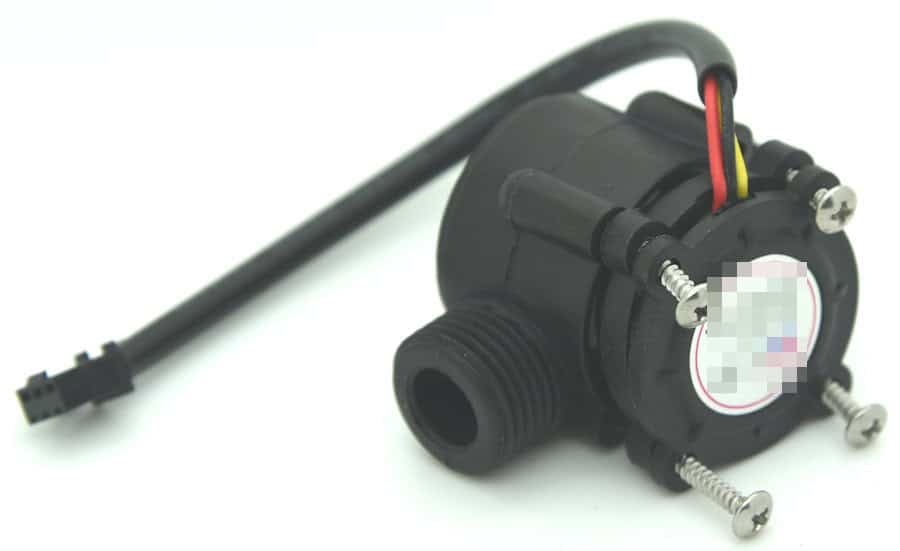

これは水流センサーで、信号調整機能のない検知素子のみを備えており、エンドユーザー価格は2ドル未満で販売されています。

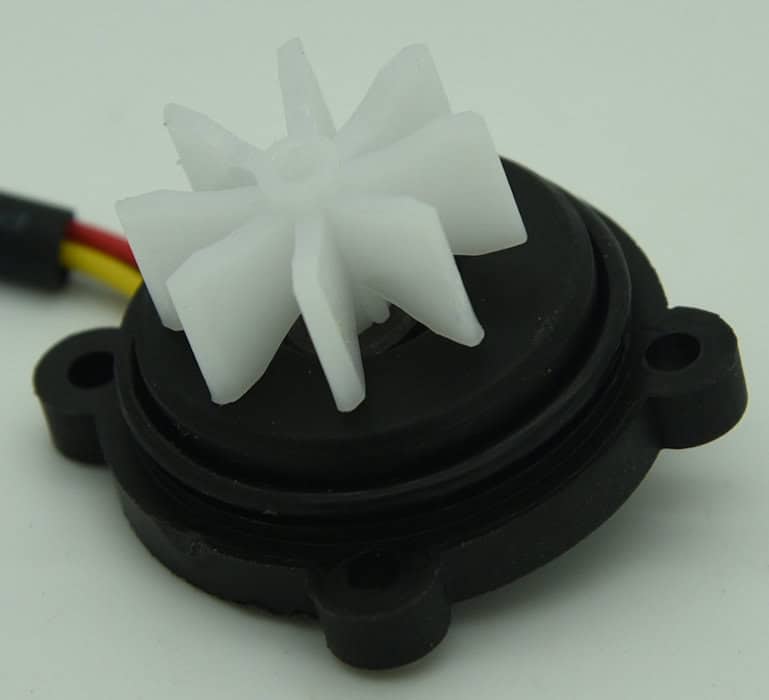

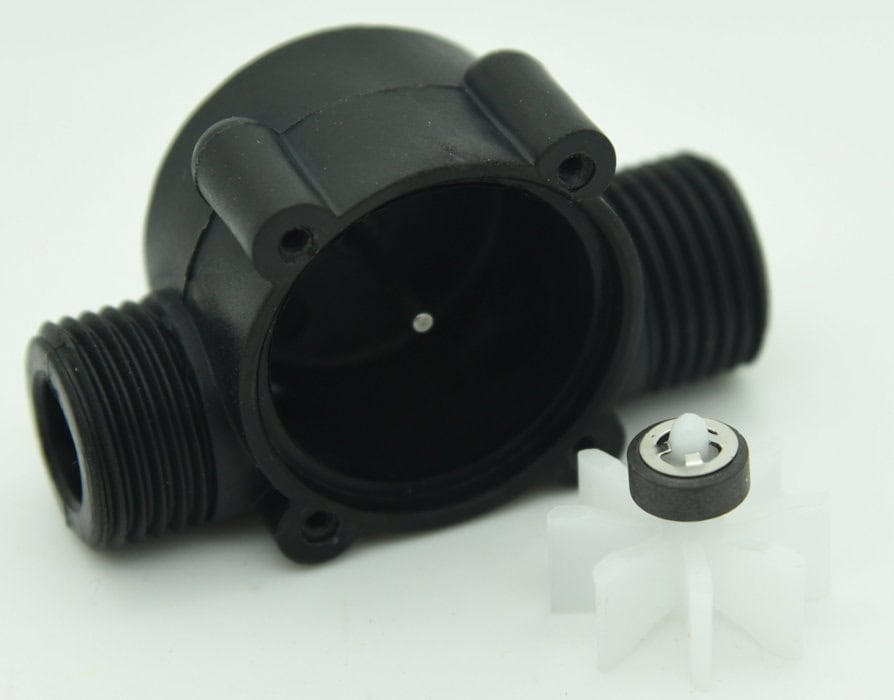

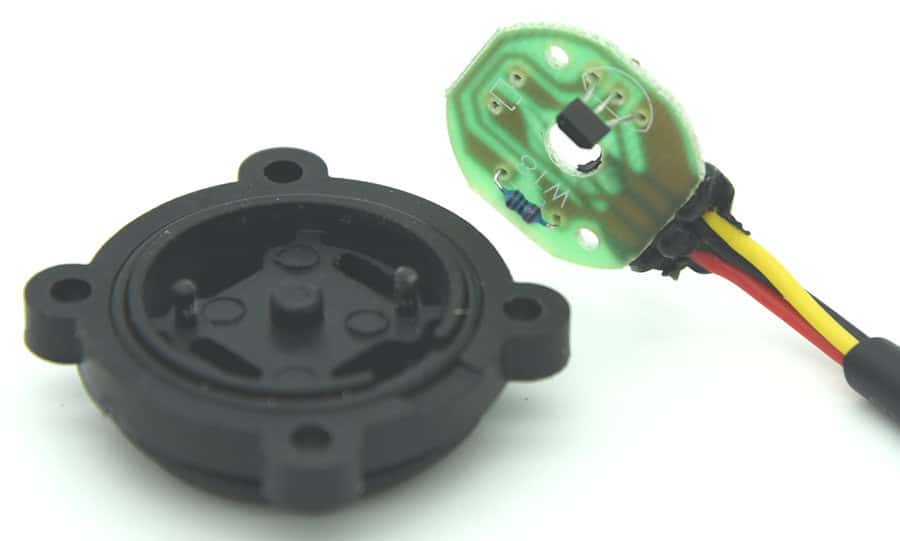

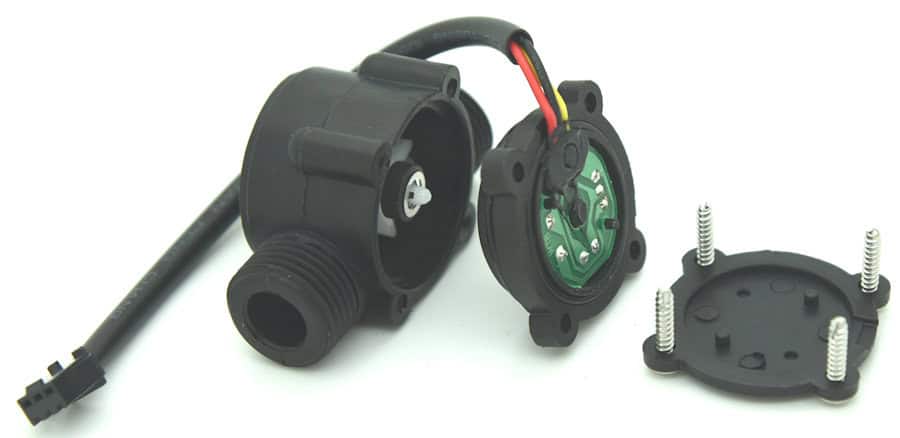

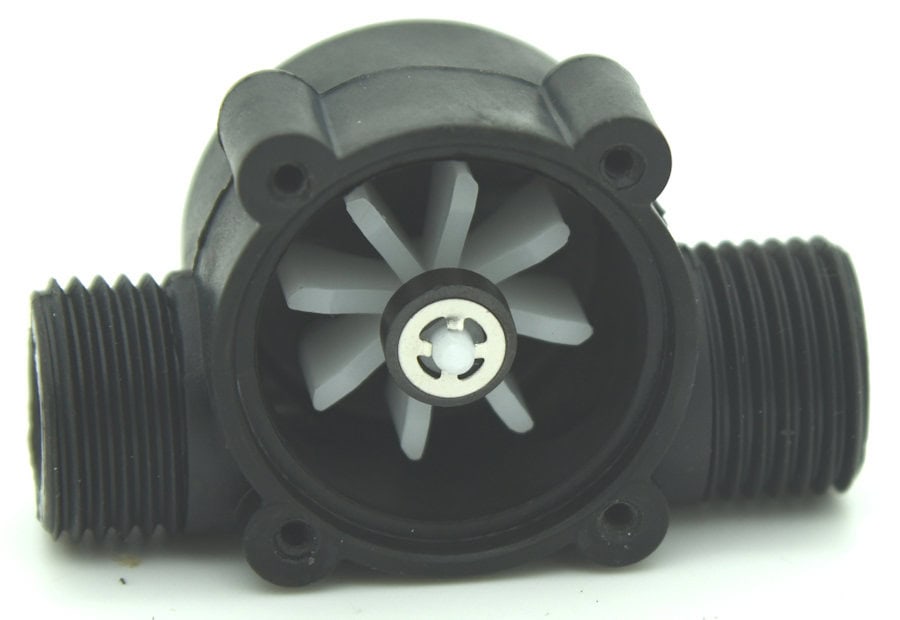

その設計の詳細については、以下のギャラリーをご覧ください。シンプルな磁場センサーが、小さな物体によって誘導される磁場の変化を検出します。磁石タービンに取り付けられている。

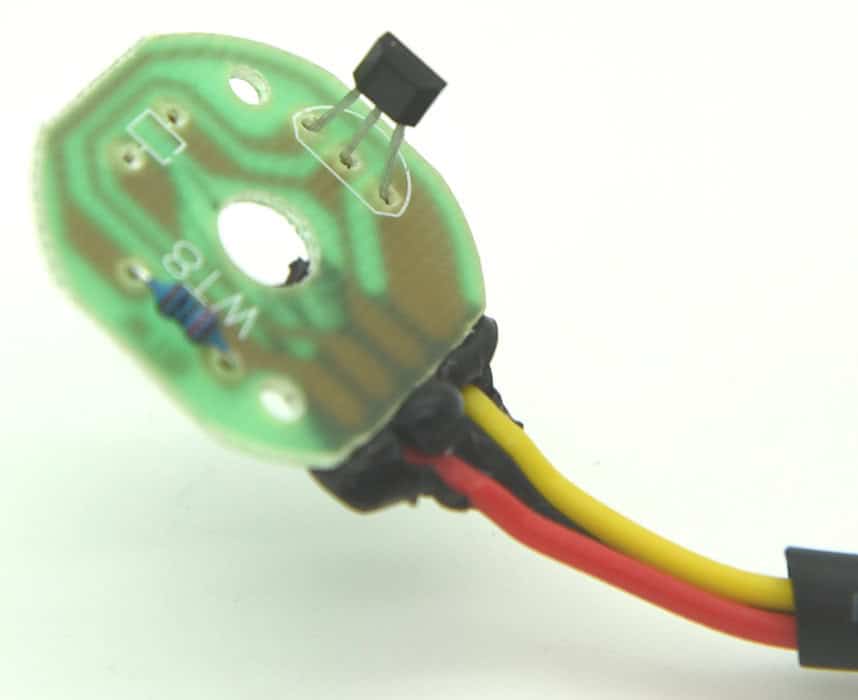

あくまでも私たちの見解ですが、SMD部品とSMD抵抗器を使用すれば同じ機能を実現できたはずです（しかも振動に対する信頼性が高く、基板サイズを75%削減できたでしょう）。基板の取り付け部を90°回転させ、筐体を適合させるだけで済みます。あくまでも私たちの仮説ですが、この製品には基板が異なり、信号調整機能を組み込んだ、より高度なバリエーションが存在するのではないでしょうか？

Single use leak tight sealing — 使い捨ての漏れ防止シール

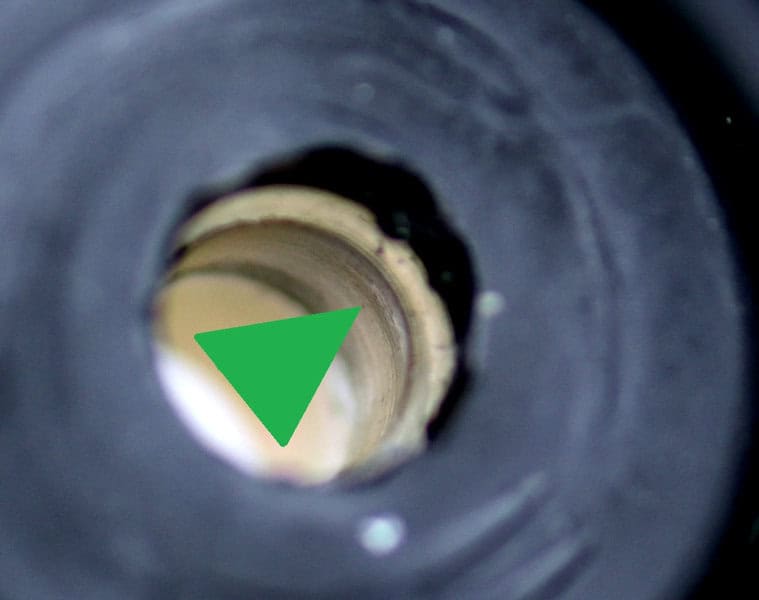

ポンプの設計と比較すると、ローターには完全なシールがないため、軸とハウジングの両方との摩擦や摩耗が制限されます。

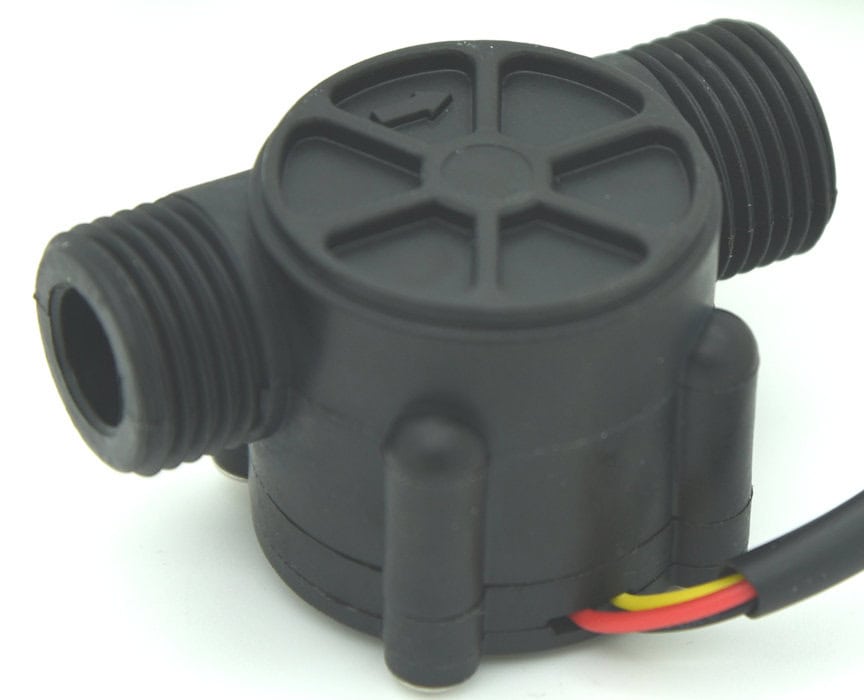

入口と出口のネジ山は成形がかなり良くなっているが、その他の閉鎖面（この場合は機能しない）はあまり良くない。

もしそのような設計を他の用途にも使用する必要がある場合、ケーブルが動く場合や部品を取り外す必要がある場合は、シール方法を改善することだけが唯一の推奨事項となるでしょう。

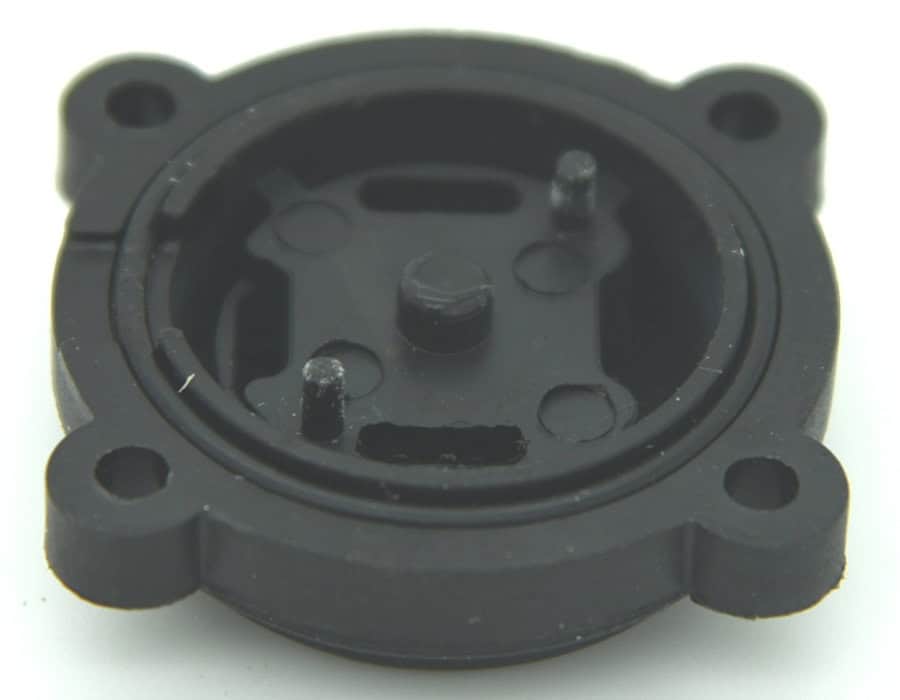

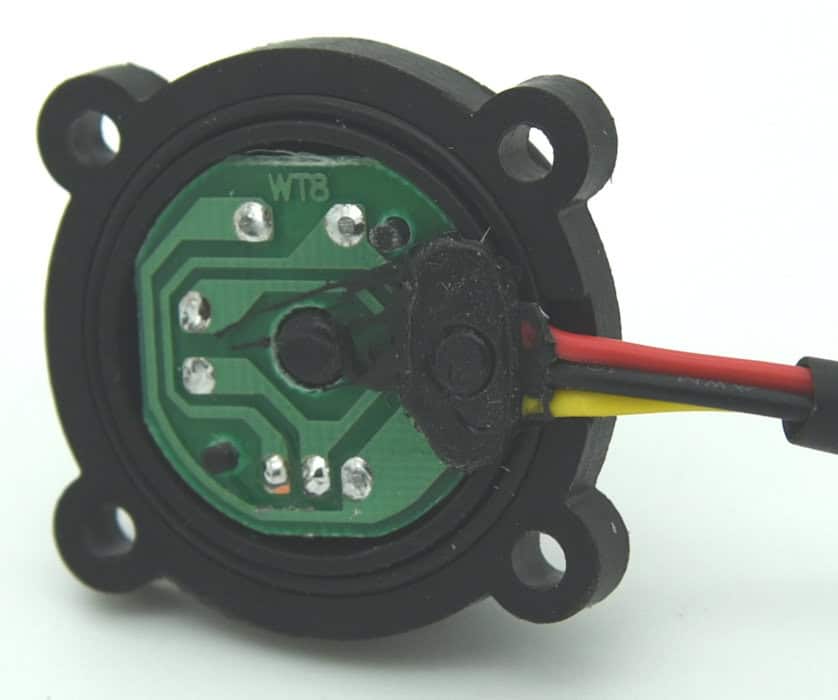

Oリング自体は問題ありませんが、シールの一部はケーブルに塗布されたポッティング材を2つの部品の間に押し込んで硬化させることで得られているため、ケーブルが動いたり部品が取り外されたりすると、シールが不十分になります。

Improvements and Innovations

Although this product is intended to be low cost, as a direct small improvement, the inlet and outlet’s bad surface quality should be improved; that would add not product cost, but a small work on the mold quality.

But some other modifications could add value to the product & render it even more versatile:

an integrated inlet filter would be nice to protect the pump & very welcome as this pump is likely to be used in any harsh condition (see this design for a nice filter example)
Without being fixed, this pump will not work safely when connected to the drill. So some more fixing possibilities on external equipment would ease its usage a lot:
- on inlet and outlet shape, maybe with some squared flanges (simply plastic shapes in the mold)
- on a vice, by providing 2 opposite parallel surfaces on the bottom
- more complicated & bigger parts, but to fixed part of the drill itself. This would require several adjustable parts, but would make the total assembly self-sufficient; possibly not an entry-level OEM accessory anymore.
some better cooling, either
- by making one of the plastic parts in aluminum; in order to keep the price low, the one in aluminum, with cooling blades, should probably be located on the cover side (currently the blades are on the main body supporting the inlet and outlet threads)
- by attaching a small fan on the main axis; an additional sealing would then be required on the protruding axis. For security reasons, an additional small plastic cage would then be needed
so better flow characteristics or an increased lifetime of the rotor could be achieved by inserting a nickel plate on the circular surface of the housing where the extremities of the vanes apply. This plate would need to be curved and likely bent at both ends to maintain the housing and avoid cutting the vanes. Depending if the plate includes two holes for the inlet & outlet or not, the plate could cover 3/4 of the turn or the full periphery.

用語集

Original Equipment Manufacturer (OEM): 他社が販売する部品や機器を製造する会社。通常、これらの部品は最終製品に組み込まれ、最終製品は後者のブランド名で販売される。

Printed Circuit Board (PCB): 絶縁材料で作られた平らな基板で、導電経路（通常は銅板からエッチング加工されたもの）を通して電子部品を支持・接続する。回路の組み立ての基礎となり、部品間の電気接続を容易にする。
