ストレスとひずみ

1820

（画像はイメージです）

工学的応力 ([latex]sigma[/latex]) は、加えた荷重を元の断面積 ([latex]A_0[/latex]) で割った値であり、工学的ひずみ ([latex]epsilon[/latex]) は、長さの変化 ([latex]Delta L[/latex]) を元の長さ ([latex]L_0[/latex]) で割った値です。これらの定義、[latex]sigma = frac{F}{A_0}[/latex] および [latex]epsilon = frac{Delta L}{L_0}[/latex] は、応力-ひずみ曲線をプロットするための基本ですが、試験中に試験片の寸法が一定であると仮定しています。

工学的応力とひずみは、材料科学と力学における基礎概念であり、外部力に対する材料の応答を簡略化しつつ強力な方法で特徴づけるものです。断面積が一定（[latex]A_0[/latex]）であるという仮定は、特に弾性領域内の小さな変形に対しては有効です。しかし、材料が大きな塑性変形を受けると、断面積が変化します。これは、引張試験におけるネッキングと呼ばれる現象です。この変化により、工学的応力は、材料の最も狭い部分で実際に受ける応力を表すものではなくなります。同様に、工学的ひずみは元の長さに基づいており、瞬間的なひずみ測定値と比較すると、大きな変形に対して精度が低くなる可能性があります。

Despite these limitations, the engineering stress-strain curve is widely used in industry and academia. Its key features, such as the yield strength and ultimate tensile strength (UTS), are standard parameters for material specification and design. The curve is relatively easy to generate from a standard tensile test, where a specimen is pulled apart at a constant rate while force and elongation are measured. The initial linear portion of this curve is particularly important as it defines the material’s elastic behavior, governed by Hooke’s Law.

エンジニアリング, 材料科学, 機械的特性, 力学, 品質管理, 応力腐食, 構造工学, 引張試験

UNESCO Nomenclature: 2211

固体物理学

タイプ

抽象システム

混乱

基礎

使用法

広く普及している

前駆物質

ガリレオ・ガリレイによる材料強度に関する研究（17世紀）
ロバート・フックの弾性法則（1678年）
Thomas Young’s definition of the modulus of elasticity (1807)
コーシーによるストレス概念の発展（19世紀初頭）

アプリケーション

建物および橋梁の構造解析
歯車やシャフトなどの機械部品の設計
製造における品質管理
さまざまなエンジニアリング用途向けの材料選定

特許:

潜在的なイノベーションのアイデア

ボットによるトラフィック（現在1日あたり4万件以上）を排除するため、このコンテンツはコミュニティメンバー限定となっています。
> ログイン < または > 登録 < （100%無料）でこれにアクセスできます。他のすべての制限付きコンテンツとツールも同様です。

関連キーワード：工学的応力、工学的ひずみ、引張試験、材料特性、材料力学、変形、荷重、断面積、伸び、固体力学。

歴史的背景

Electrode polarization in a Voltaic pile experiment demonstrating hydrogen gas formation.

電極分極の制限

ボルタ電池の主な欠点は、電極分極です。動作中、銅カソードで発生した水素ガスが表面に気泡の絶縁層を形成します。この層によって電池の内部抵抗が増加し、反応に利用できる表面積が減少します。その結果、電池の使用開始直後に電圧と電流出力が著しく低下します。

Experimental setup for measuring speed of sound in a perfect gas in acoustics.

理想気体における音速

理想気体における音速（[latex]c[/latex]）は、圧力や密度だけではなく、その熱力学的性質によって決まります。式は[latex]c = sqrt{gamma R_s T}[/latex]で、ここで[latex]gamma[/latex]は比熱容量比（[latex]c_p/c_v[/latex]）、[latex]R_s[/latex]は比気体定数、[latex]T[/latex]は絶対温度です。したがって、音は温度の高い気体ほど速く伝わります。

Regenerator matrix of a Stirling engine demonstrating thermal energy storage in thermodynamics.

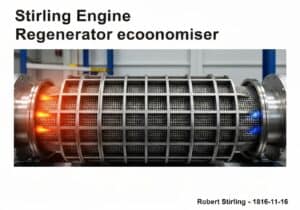

スターリングエンジン再生器エコノマイザー

再生器、または「エコノマイザー」は、ロバート・スターリングの最も重要な貢献であり、エンジンの高効率化の鍵となる部分です。これは、サイクル中に熱エネルギーを一時的に蓄積・放出する内部熱交換器です。高温ガスが低温側に移動する際に、再生器マトリックスに熱を蓄積し、その熱は低温ガスが高温側に戻る際に再び吸収されます。

ストレスとひずみ

電磁気学と電磁石

電磁石とは、電流によって磁場が発生する磁石の一種です。電流を遮断すると磁場は消滅します。一般的に、電磁石はコイル状に巻かれた導線で構成されています。磁場の強さは、電流とコイルの巻数に比例します。この原理はハンス・クリスチャン・エルステッドによって発見されました。

ナビエ・ストークス方程式

ナビエ・ストークス方程式は、粘性流体の運動を記述する非線形偏微分方程式のセットです。これは、運動量の変化と圧力勾配、粘性力、および外力とのバランスをとるニュートンの第2法則を表しています。非圧縮性流体の場合、方程式は [latex]rho (frac{partial mathbf{v}}{partial t} + mathbf{v} cdot nabla mathbf{v}) = -nabla p + mu nabla^2 mathbf{v} + mathbf{f}[/latex] となります。

陰極防食

陰極防食（CP）は、金属表面を電気化学セルの陰極にすることで腐食を制御する技術です。これは、外部から電流を流すことで自然腐食電流を抑制することによって実現されます。保護された金属の電位はより負の値に分極され、不活性領域または不動態領域へと移行します。

1810

1816

1816-11-16

1820

1822

1824

1808

1811

1816-11-16

1820

1821

1822

1827

19th-century laboratory with scientists studying atomic structure and chemical reactions.

現代原子論

原子論では、すべての物質は原子と呼ばれる離散的な単位から構成されているとされています。元素は、原子核に特定の数の陽子を持つ原子から構成されます。かつては分割不可能と考えられていた原子ですが、現在では陽子、中性子、電子といった素粒子から構成されていることが分かっています。化学反応はこれらの原子の再配列を伴いますが、反応過程において原子自体は保存されます。

Laboratory setup demonstrating Avogadro's Law in physical chemistry with gas measurements.

アボガドロの法則

アボガドロの法則は、同じ温度と圧力の条件下では、すべての気体の同体積には同数の分子が含まれると述べています。これは、気体の体積と物質量（モル数）の間に直接比例関係があることを示しています。この数学的な関係は、[latex]V propto n[/latex]、またはより一般的には[latex]V/n = k[/latex]と表されます。ここでkは定数です。

Stirling engine demonstrating thermodynamic principles in a laboratory setting.

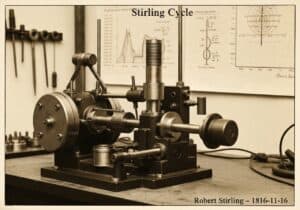

スターリングサイクル
