Análise do design do mini drone quadricóptero

Drone, Eletrônica, Design de produto, Desenvolvimento de produto, Prototipagem, Design centrado no usuário

Quando a leveza não é apenas uma otimização de custos, mas o principal critério para o funcionamento do produto. É possível fazer um tanque militar voar? Ou como entrar no ciclo virtuoso de criar uma estrutura leve que permita a inclusão de componentes menores? motor, que permite colocar baterias menores, que permite (&8230;).

É também um ótimo exemplo de como usar componentes intercambiáveis já existentes para alcançar custos muito baixos para o consumidor.

{trecho de avaliação|Hubsan|http://www.hubsan.com}

Quando se trata de um brinquedo voador, cada grama conta. E quando o objetivo é torná-lo o mais barato possível, os projetistas precisam usar componentes disponíveis no mercado de forma inteligente.

Projeto

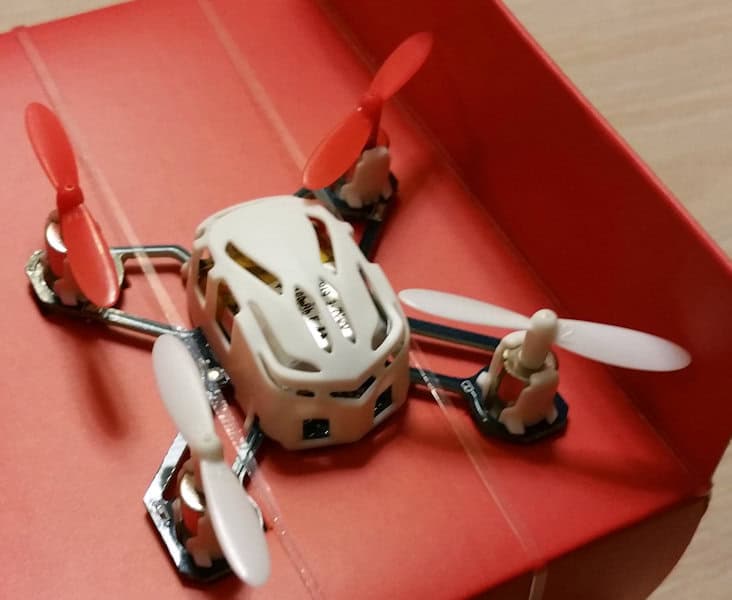

A caixa já foi concebida de forma minimalista: duas simples faixas elásticas para segurar o produto com segurança, mas fáceis de colocar e retirar.

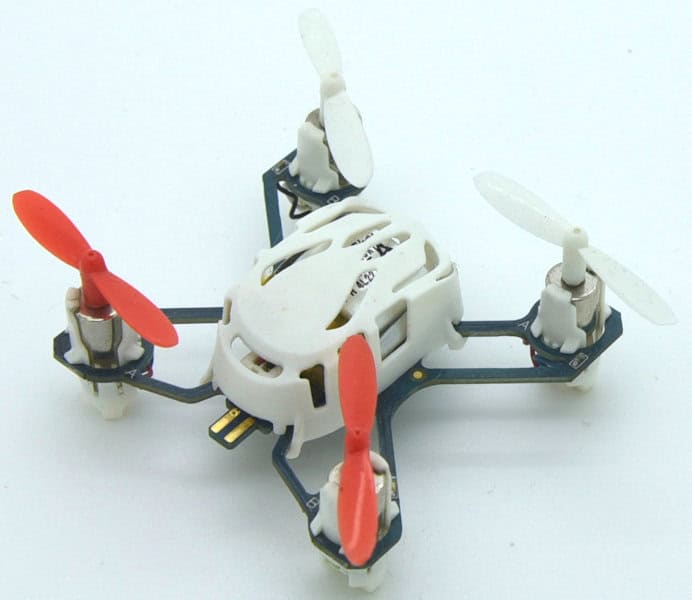

O corpo principal do helicóptero

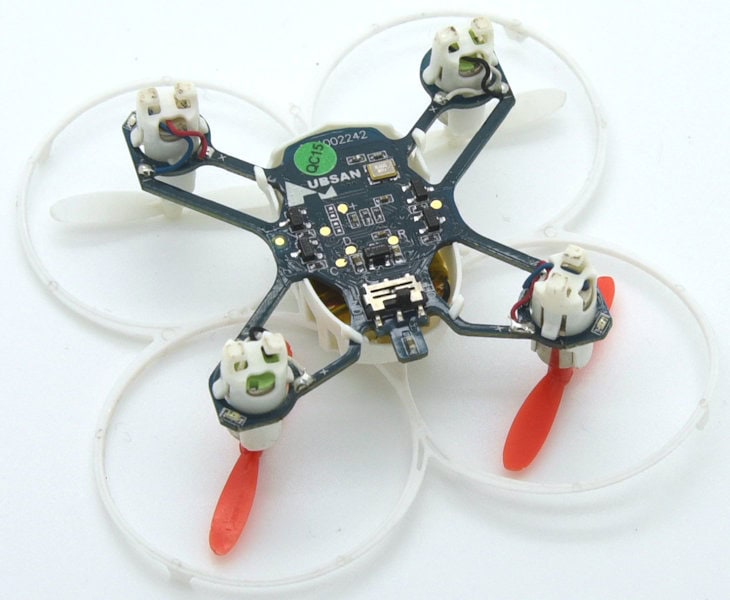

The pcb is the frame — A placa de circuito impresso é a estrutura.

Um produto com um design muito bonito.

A estrutura principal é alcançada simultaneamente:

A estrutura física do helicóptero dispensa qualquer outra montagem. O corte CNC permite um formato avançado, possibilitando o esvaziamento dos 4 braços e, consequentemente, reduzindo ainda mais o peso.

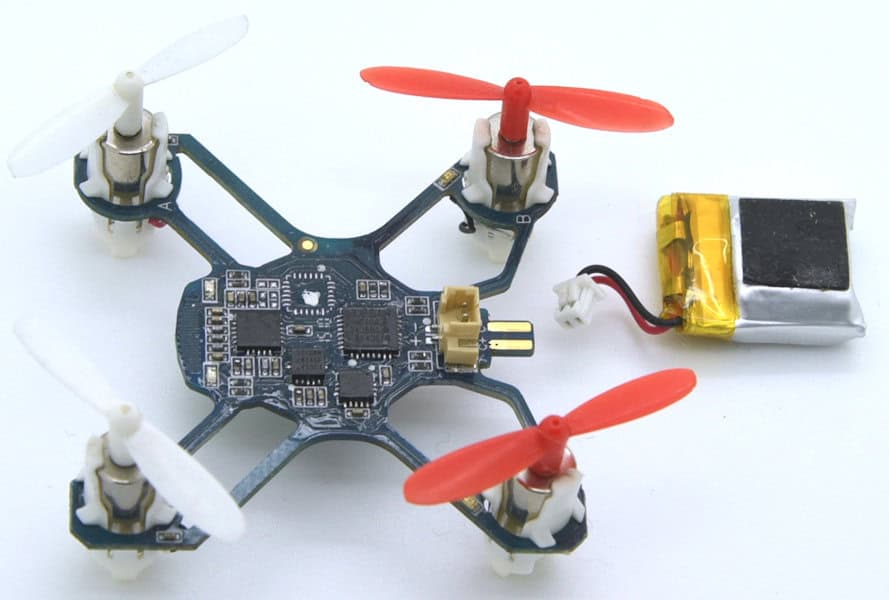

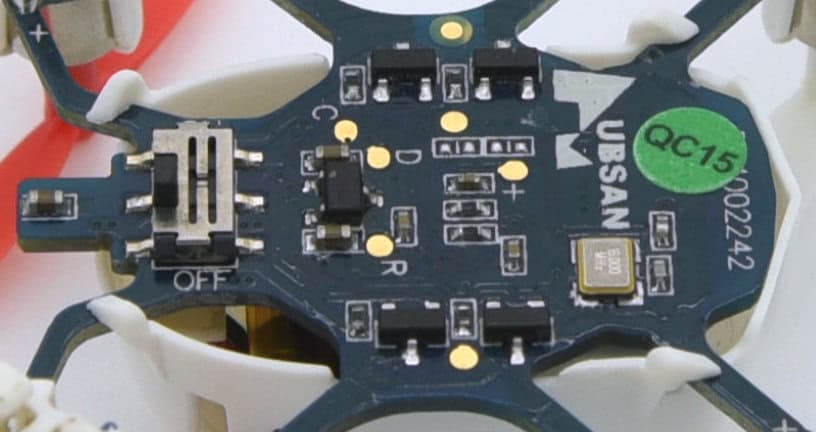

A estrutura é a própria placa de circuito impresso! que permite que todos os componentes eletrônicos sejam soldados diretamente nele, evitando a fixação de uma placa de circuito impresso separada; Permite também rotear os dois polos dos 4 motores diretamente nos 4 braços da estrutura sem a necessidade de fios adicionais (exceto os que estão diretamente no motor - leia a sugestão sobre isso abaixo).

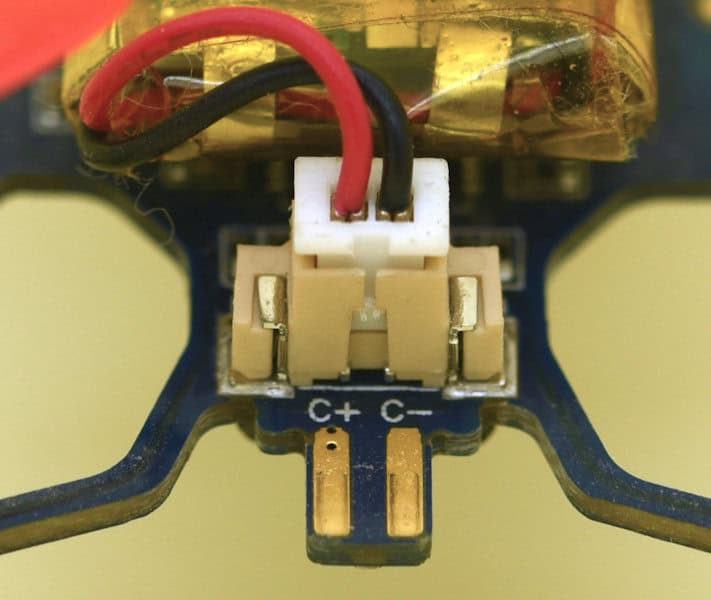

uma saliência da placa de circuito impresso (PCB) é ao mesmo tempo o conector de alimentação. Para garantir uma conexão correta com polaridade positiva/negativa, o poka-yoke Trata-se apenas de um resistor CMS montado em um dos lados, evitando assim erros do usuário. Este resistor é montado da mesma forma que os outros componentes eletrônicos na placa.

Resistor as poka yoke — um resistor como poka-yoke

A outra ideia genial é a escolha de um Motor padrão de tamanho micro usado na indústria de telefonia..

Fabricados sob encomenda, esses motores custariam uma fortuna, mas como são usados como atuadores vibratórios em grande escala, esses motores disponíveis no mercado não são apenas muito confiáveis, mas também muito baratos.

Leds for front & back — LEDs para frente e para trás

Quatro LEDs, dois vermelhos e dois azuis, são posicionados nas extremidades do braço para auxiliar o piloto a distinguir a frente da traseira do drone durante o voo, visto que o drone possui um formato geral circular. Esses LEDs são simplesmente conectados em paralelo ao motor, evitando assim a necessidade de roteamento adicional na placa de circuito impresso.

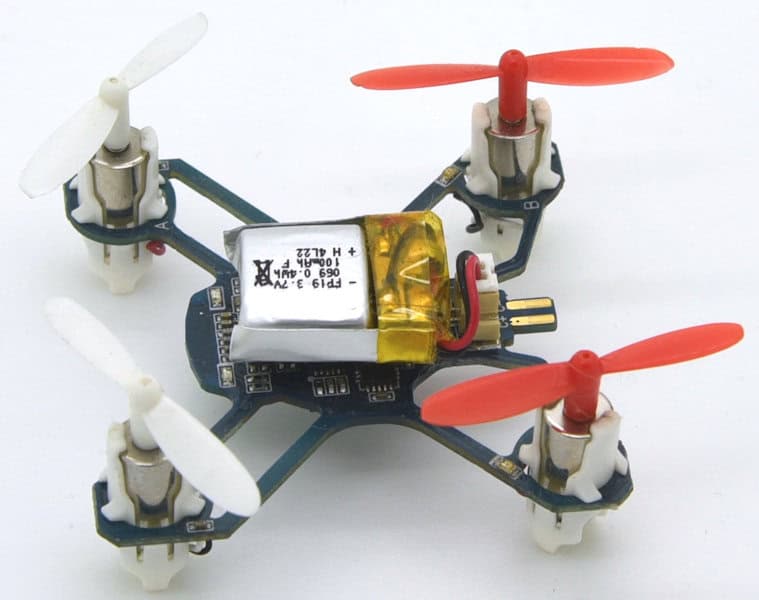

A bateria é fixada no circuito impresso com fita dupla face e posteriormente envolvida pela tampa principal.

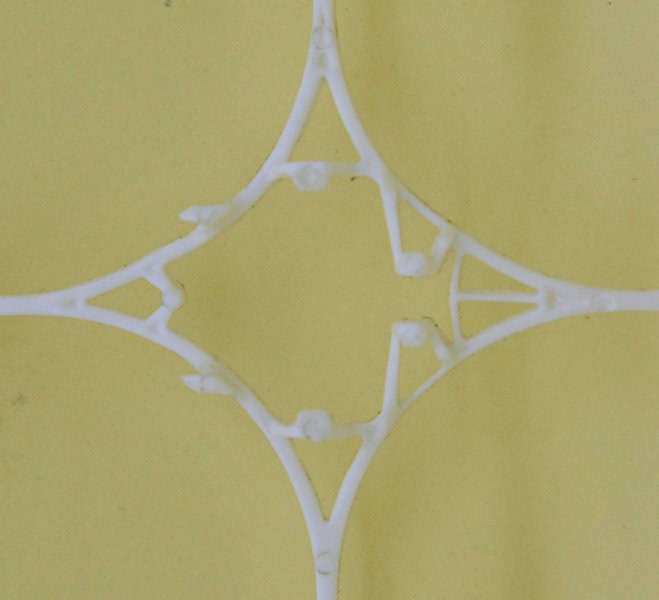

Thin protecting frame — moldura protetora fina

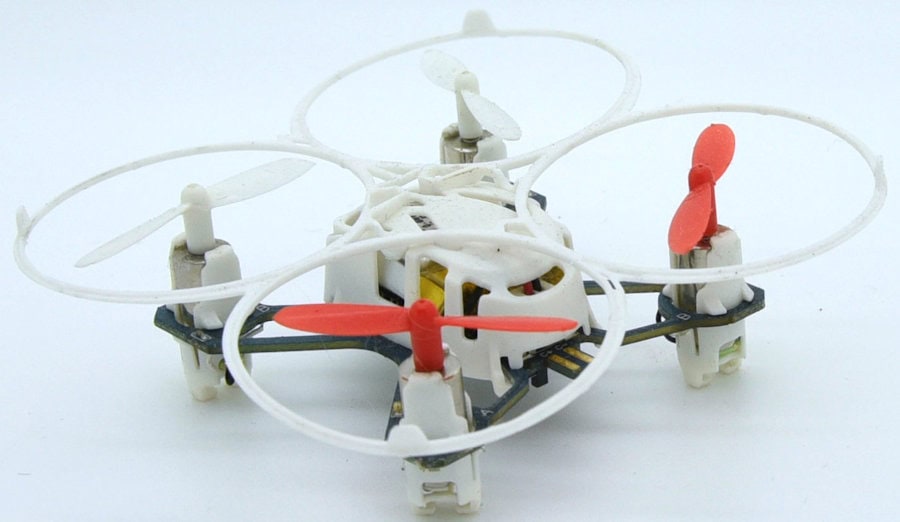

Estrutura de proteção da lâmina

Feita de forma leve e flexível, a estrutura foi projetada para proteger os dedos do usuário das lâminas e as lâminas de qualquer impacto contra o ambiente durante a fase de aprendizado do piloto.

Esta é a peça injetada mais fina deste produto; são necessários 6 extratores por círculo para retirar a peça do molde.

gaiola do motor

Plastic motor cage — Gaiola de motor de plástico

Uma obra de arte em termos de design para se obter um molde de apenas duas partes (basta seguir a linha de partição!).

As margens de corte permitem uma tolerância de 15 mm:

a gaiola ao redor do motor + 2 presilhas na parte superior, que fixam o motor após a inserção
4 batentes ao redor da placa de circuito impresso + 2 clipes
um pino inferior, que fornece ao motor tanto passagens de ventilação quanto espaço livre para os fios.
2 'pés' na parte inferior, servindo como apoio para aterrissagem (realmente necessário? Hipótese: possivelmente serviam para permitir uma passagem diferente para os fios.)

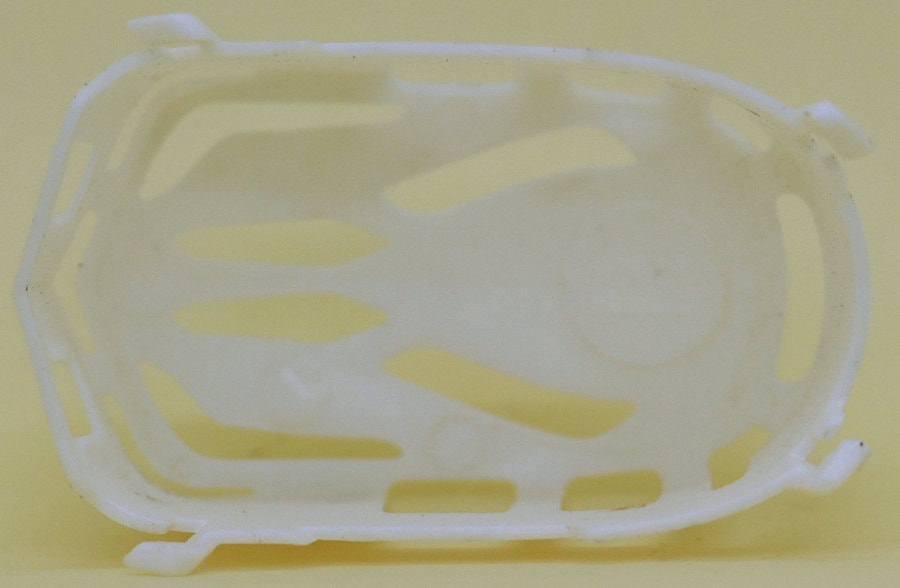

Tampa do corpo principal

Injeção de plástico de altíssima qualidade, com design vazado que atinge 4 objetivos:

Design visual agradável, com formas técnicas.
Segurando a bateria e protegendo os componentes tanto dos dedos do usuário quanto de possíveis choques durante (o fim do) voo.
Espaço para ventilação dos componentes eletrônicos, incluindo a bateria.
permitindo um projeto de molde de 1 movimento

Controle remoto

Obviamente, houve menos esforço de design e otimização neste caso. Simplesmente cumpre sua função para esse nível de preço.

Puramente funcional e não projetado para resistir a chocolates.

Seu tamanho é realmente o mínimo necessário para ser segurado corretamente por duas mãos adultas.

O corpo é composto por 3 partes básicas, incluindo a tampa da bateria. As funções incluem os 2 joysticks típicos para serem controlados pelos polegares.

Conclusão

Nota 10! Uma ótima demonstração de escolha inteligente de componentes, análises de valor para reduzir tudo ao mínimo e design em plástico. Sem falar do excelente trabalho de injeção para peças e estruturas tão finas e deformáveis.

Provavelmente, o processo de projeto começou com o micromotor disponível (ver artigo com base nisso) e o resto sendo adaptado em torno disso, ou seja, o tamanho geral do quadro e a escolha da bateria.

Tudo isso permitindo, até onde sabemos, o menor brinquedo de drone produzido em massa, mas ainda mantendo um produto barato e realmente acessível.

Possíveis melhorias?

Compatível com essa faixa de preço e segmento de mercado de brinquedos, vemos apenas modelos muito pequenos:

Ajustar ligeiramente o formato das pernas da estrutura da placa de circuito impresso para que fiquem mais uniformes e alinhadas ao corpo; uma melhoria ainda maior seria conectar os 4 braços por um caminho circular, tornando o drone mais rígido, ao custo de uma otimização não tão boa do posicionamento da placa de circuito impresso na área total da folha e consequentes perdas de material da placa.
Algumas peças de indexação de plástico na gaiola do motor e seu encaixe fêmea na placa de circuito impresso servem para evitar que a gaiola do motor gire.
Uma possível melhoria na produção: se os motores fossem posicionados na placa de circuito impresso (PCB) em vez de no plano mediano, seria necessário um redesenho completo da estrutura, e os dois pinos do motor poderiam ser conectados diretamente na PCB com soldagem de componentes de furo passante, eliminando completamente os 8 fios e a soldagem manual associada. A rigidez e o design típico geral do quadricóptero ainda precisam ser confirmados.

Possíveis inovações?

À medida que o preço dos componentes pequenos diminui, próxima geração Poderia incluir sensores de altura e distância lateral para facilitar o controle da altura e o desvio de obstáculos para pilotos iniciantes ou em corridas de alta velocidade?

Alguns laboratórios de pesquisa já demonstraram uma incrível cooperação entre drones em voo. Combinado com a sugestão de sensor acima, este drone poderia se tornar uma ótima plataforma para projetos "faça você mesmo" e conquistar uma enorme base de clientes adicional por ser programável (algum chip programável via USB de código aberto + um conector USB um pouco maior).

Glossário de termos utilizados

Computer Numerically Controlled (CNC): Um processo de fabricação que utiliza software de computador programado para controlar máquinas-ferramenta, permitindo operação precisa e automatizada para tarefas como corte, fresagem, perfuração e gravação de materiais.

Contract Manufacturer (CM): Uma empresa que produz bens para outra, geralmente seguindo especificações de design e qualidade específicas. Esse tipo de acordo permite que a empresa contratante se concentre em suas competências essenciais, como marketing e desenvolvimento de produtos, enquanto terceiriza os processos de fabricação.

Printed Circuit Board (PCB): Uma placa plana feita de material isolante que suporta e conecta componentes eletrônicos através de caminhos condutores, geralmente gravados em folhas de cobre. Ela serve como base para a montagem de circuitos e facilita as conexões elétricas entre os componentes.

Tópicos abordados: Quadricóptero, mini drone, design leve, otimização de custos, componentes disponíveis no mercado, estrutura de PCB, corte CNC, motor de tamanho micro, poka-yoke, LEDs, posicionamento da bateria, custos para o consumidor, design de produto, componentes eletrônicos, roteamento do motor, estrutura da armação, tanque militar, ciclo virtuoso ISO 9001, ISO 14001, ISO/IEC 27001, ISO 45001 e ISO 50001.
